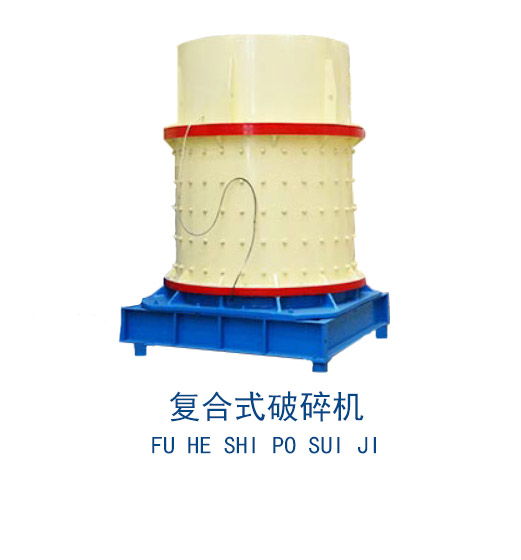

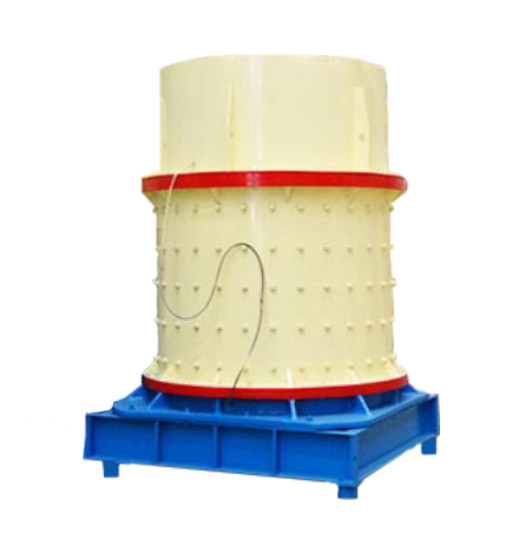

复合式破碎机



【进料粒度】100mm-200mm   

【出品粒度】<3mm 至 <5mm   

【生产能力】10t/h-160t/h

【应用领域】 适用于建材、矿业、冶金、化工工业破碎石灰石、熟料、煤及其它矿石,其抗压强度不超过140兆帕湿度不大于15%。广泛适用于选矿设备。

【结构特征】它包括一个土壤破碎仓(1)和一个石灰破碎仓(2),石灰破碎仓的出料口(3)下方设置有输料皮带(5),输料皮带的前端则位于土壤破碎仓的进料口。


产品简介



制砂机是在吸取行业内外先进细碎设备的基础上,优化设计而成的一种无筛条、可调式细碎设备,可广泛适用于选矿设备的主流设备之一。


立式制砂机是综合行业内外同类破碎机技术,对主要技术参数进行优化设计研制而成的打新一代破碎机,它的设制构造融锤式破碎机与反击式破碎机与一体特别适合于建材、矿山、化工、冶金、水泥、煤炭等行业破碎中等硬度低含水量的脆性物料。在水泥工业中该设备作为二级破碎。

制砂机属于路面工程机械,涉及一种复合式土壤破碎机。该复合式土壤破碎机包括一个土壤破碎仓和一个石灰破碎仓,石灰破碎仓的出料口下方设置有输料皮带,输料皮带的前端则位于土壤破碎仓的进料口处。本实用新型的装置既可省略干石灰预先水分化的工序,又可使高含水的土壤得到有效破碎,有利于施工质量的提高。复合式土壤破碎机,其特征是:它包括一个土壤破碎仓(1)和一个石灰破碎仓(2),石灰破碎仓的出料口(3)下方设置有输料皮带(5),输料皮带的前端则位于土壤破碎仓的进料口。

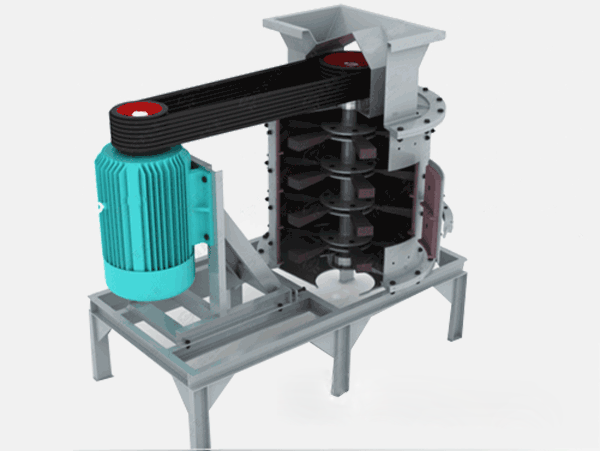

工作原理

块状矿石由进料斗落入上破碎腔内上甩料盘上,借助甩料盘的离心力将物料抛向

筒体的内壁,与安装在内壁上的反击板猛烈碰撞,同时物料互相撞击,使之破碎

或产生大量发丝裂纹,接着物料进入锥形转子腔后,在锥形空间呈螺旋状下落,

经冲压、挤压,使已有裂纹的矿石进一步被破碎。由于锥形转子与衬板间的斜度

,促使较小的物料向下迁移达到由大到小自动实现分级破碎。物料在锥形转子腔

内受锤头的打击,高速运行块料再次与反击板碰撞、物料流相互碰撞使物料经打

击、撞击、剪切、挤压面粉碎,从而提高破碎效率。

破碎比大,产量高,节能耐用



1.破碎比大。最大进料粒度100~220mm,出料粒度:物料≤3mm占70-90%以上。

2.产量高。其破碎过程为通过式破碎,由于物料的通过量大,通过速度快,因而产量就高。相对而言,能耗就少。

3.高效、节能。本机与磨机配套使用,可使磨机产量提高40%左右,系统电耗下降30%左右。

4.易损件采用高硬度、高韧性多元合金耐磨材料,磨损少,寿命长。锤头与反击板间距可实现微调,确保产品粒度均匀。锤头可反转使用,锤头的利用率大大提高,寿命增加5倍左右。

5.本机通过对转子部及破碎腔的优化设计,形成多级连续破碎腔,使能量和空间得到充分利用,从而提高机器的性能。

6.独特的甩料盘结构,由甩料筋和甩料衬板圆周交叉分布组成,甩料筋磨损后可做甩料衬板用,大大提高了材料利用率,降低了使用成本。

7.运转平稳,噪音低,振动小,密封性好。操作方便,占地面积小,安装和维修方便;具有细碎、粗磨功能;结构简单合理、运行成本低

8.工作噪声低于75分贝(db级),粉尘污染少;运转平稳,噪音低,振动小,密封性好。操作方便,占地面积小,安装和维修方便。




复合破碎机性能特点:


(1)结构简单合理、运行成本低。利用石打石原理,磨损小。
(2)破碎率高、节能。
(3)具有细碎、粗磨功能。
(4)受物料水分含量影响小、含水份可达8%左右。
(5)更工作噪声低于75分贝(db级),粉尘污染少。
(6)适合破碎中硬、特硬物料。

(7)产品成立方体,堆积密度大,铁污染小。



技术参数


型号 给料粒度(mm) 出料粒度(mm) 产量(t/h) 电机功率(kw) 外形尺寸(mm)
PFL-800 < 50 < 3-5 10-20 22-37 2100×1200×1700
PFL-1000 < 80 < 3-5 20-40 45-75 2600×1400×1900
PFL-1250 < 150 < 3-5 40-70 75-132 2800×1600×2100
PFL-1500 < 180 < 3-5 70-100 132-200 3100×1900×2200
PFL-1750 < 200 < 3-5 130-190 200-315 3710×2360×1390
PFL-2000 < 220 < 3-5 200-260 315-355 4100×2660×2620

复合式破碎机案例
